Регуляторы разработаны для применения в коммерческом и малом промышленном секторе: горелки, печи, колонки, промышленные котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах. Регуляторы очень компактны и могут устанавливаться в шкафных.

Описание
RB 1800 – одностадийные регуляторы прямого действия, с нагруженной пружиной (рычажного типа), со встроенными предохранительно-запорными клапанами (ПЗК). ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК. Встроенный байпас упрощает перезапуск ПЗК. Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.

Технические характеристики

Входное давление 0,35 ... 16 бар

Выходное давление RB1800 0,019 … 2,5 бар

Пропускная способность см. таблицы 4, 5, 6

Материалы

Корпус Чугун или сталь AISI 303

Головка Сталь

Внутренние детали Нерж. сталь и латунь

Уплотнения Нитриловая резина

Мембраны Прорезиненный материал

Обозначение типа регуляторов серии RB 1800

Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.

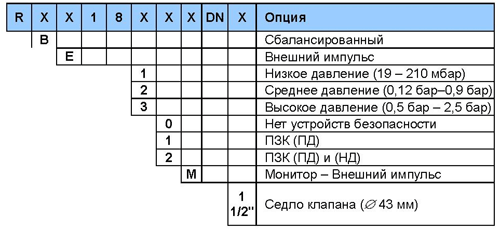

Таблица 1 - Обозначение типа регуляторов серии RB 1800

Пропускная способность (в стандартных условиях)

Таблица 2 – Пропускная способность регуляторов серии RB 1812, 1822 и 1832 DN1 1/2" (с ПЗК)

Входное
давление,
бар Выходное давление, мбар

RB
1812 RB
1812 RB
1812 RB
1812 RB
1812 RB
1822 RB
1822 RB
1822 RB
1822 RB
1832 RB
1832 RB
1832

20 30 50 100 200 300 400 500 750 1000 1500 2500

0,05 100 85 - - - - - - - - - -

0,1 160 160 100 - - - - - - - - -

0,2 240 240 180 140 - - - - - - - -

0,3 300 320 220 200 160 - - - - - - -

0,5 400 420 280 280 280 220 110 - - - - -

1,0 550 600 460 420 440 400 260 260 220 - - -

1,5 650 700 550 500 550 500 340 340 360 260 - -

2,0 850 900 700 650 700 650 440 440 500 420 340 -

3,0 1100 1100 900 850 900 850 600 600 650 600 600 360

4,0 1100 1100 1100 1000 1100 1000 750 750 850 750 750 600

5,0 1100 1100 1100 1100 1100 1100 850 850 1000 850 900 800

10,0 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100

16,0 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100

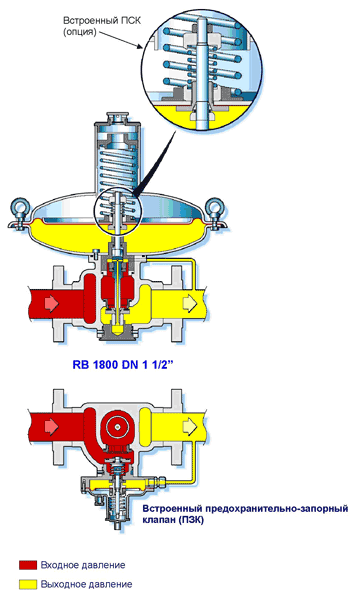

Принцип работы

Давление срабатывания ПЗК может быть просто настроено независимо от значения выходного давления регулятора. Крышка ПЗК используется как инструмент для перезапуска ПЗК. Встроенный байпас для уравнивания давления перед перезапуском ПЗК срабатывает при вытягивании штока ПЗК с помощью навинчивания крышки обратной стороной на шток.

Минимальная разница между давлением срабатывания ПЗК и выходным давлением регулятора должна составлять 10 мбар для срабатывания по низу и 20 мбар для срабатывания по превышению.

RB 1800 DN 1 1/2"

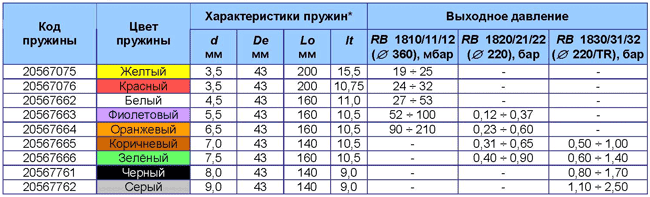

Диапазон настройки выходного давления

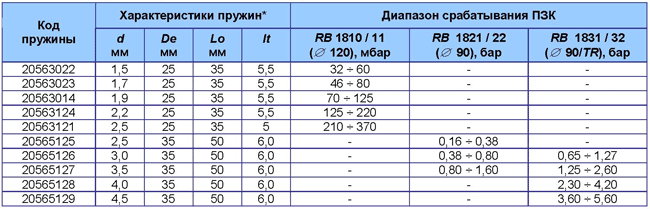

Диапазон настройки срабатывания ПЗК при повышении выходного давления

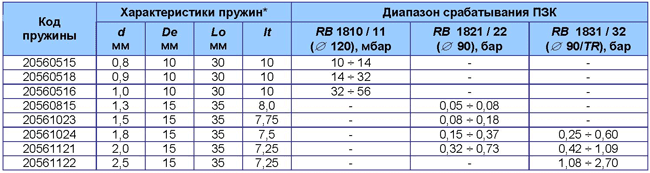

Диапазон настройки срабатывания ПЗК при пснижении выходного давления

* Характеристики пружин:

d, мм – диаметр проволоки
De, мм – внешний диаметр пружины
Lo, мм – высота пружины
It, – количество витков

Габариты и вес регуляторов

Внешний вид регуляторов RB 1812, 1822, 1832 DN 1 1/2"

Таблица – Размеры регуляторов 1812, 1822, 1832 DN 1 1/2"

Тип DN, дюйм Габаритные и присоединительные размеры Масса, кг

А В С D E F G с ПЗК без ПЗК

RB 1812 1 1/2" 150 400 60 Ø 360 189 Ø 120 85 21 19

RB 1822 - 1832 1 1/2" 150 350 60 Ø 220 189 Ø 90 85 19 16

Дыхательные и импульсные линии

Импульсная линия регулятора: резьбовое соединение Rp 1/4", диаметр трубки не менее 10 мм;
Дыхательное отверстие регулятора (отверстие ПСК): резьбовое соединение G 3/4";
Импульсная линия ПЗК: резьбовое соединение Rp 1/4", диаметр трубки не менее 10 мм;
Дыхательное отверстие ПЗК : резьбовое соединение Rp 1/8";
