Курс-01
|
Счетчик газа ультразвуковой «Курс-01»
НАЗНАЧЕНИЕ
Счетчик газа ультразвуковой "Курс-01" предназначен для измерения объема природного газа природного газа и других неагрессивных газов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы допускаемой относительной погрешности счетчиков не превышают:
- в диапазоне расходов от Qt до Qмин - ± 2,0%
- в диапазоне расходов от Qмакс до Qt - ± 1,0%;
- Диапазон температур рабочей среды от минус 25 до 50 градусов.
| Обозначение типоразмера |
DN, мм |
Qmax, м3/ч |
Qt, м3/ч |
Qmin,м3/ч |
| Исполнение 1 1:250 |
Исполнение 2 1:160 |
Исполнение 3 1:100 |
Исполнение 4 1:50 |
| Исполнение А (с аксиальным расположением ПЭП) |
| G16 А |
40 |
25 |
0,5 |
0,10 |
0,16 |
0,25 |
- |
| G25 А |
50 |
40 |
0,8 |
0,16 |
0,25 |
0,40 |
- |
| G40 А |
50 |
65 |
1,3 |
0,25 |
0,40 |
0,65 |
- |
| G65 А |
80 |
100 |
2,0 |
0,40 |
0,65 |
1,0 |
- |
| G100 А |
100 |
160 |
3,2 |
0,65 |
1,0 |
1,6 |
- |
| G160 А |
100 |
250 |
5,0 |
1,00 |
1,6 |
2,5 |
5,0 |
| G250 А |
100 |
400 |
8,0 |
1,60 |
2,5 |
4,0 |
8,0 |
| G250 А |
150 |
400 |
8,0 |
1,60 |
2,5 |
4,0 |
8,0 |
| G400 А |
150 |
650 |
13,0 |
2,50 |
4,0 |
6,5 |
13,0 |
| Исполнение Б (с V-образным расположением ПЭП) |
| G160 Б |
80 |
250 |
5,0 |
- |
1,6 |
2,5 |
5,0 |
| G250 Б |
80 |
400 |
8,0 |
- |
2,5 |
4,0 |
8,0 |
| G400 Б |
100 |
650 |
13,0 |
- |
4,0 |
6,5 |
13,0 |
| G650 Б |
150 |
1000 |
20,0 |
- |
6,5 |
10,0 |
20,0 |
| G1000 Б |
150 |
1600 |
32,0 |
- |
10,0 |
16,0 |

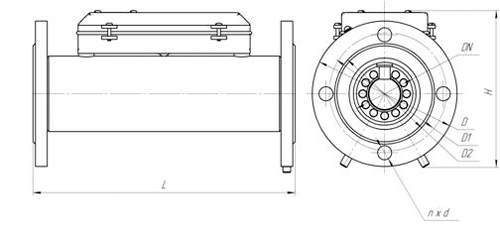

32,0 | Общий вид, габаритные, присоединительные размеры и масса счетчиков
Исполнение А (G16; G25; G40)
Исполнение А (G65; G100; G160 G250; G400)
| Обозначение типоразмера |
DNмм |
Ру, МПа |
G? |
D, мм |
D1, мм |
D2,мм |
d,мм |
n |
Н, не более мм |
L,мм |
Масса, не более кг |
| G16 |
40 |
1,6 |
2 |
- |
- |
- |
- |
- |
170 |
320 |
13 |
| G25 |
50 |
1,6 |
2 1/2 |
- |
- |
- |
- |
- |
170 |
320 |
13 |
| G40 |
1,6 |
- |
- |
- |
- |
- |
13 |
| G65 |
80 |
0,6 |
- |
185 |
150 |
128 |
18 |
4 |
200 |
320 |
16 |
| 1,6 |
195 |
160 |
133 |
18 |
8 |
215 |
| G100 G160 G250 |
100 |
0,6 |
- |
205 |
170 |
148 |
18 |
4 |
210 |
320 |
18 |
| 1,6 |
- |
215 |
180 |
158 |
18 |
8 |
225 |
380 |
20 |
| G250 |
150 |
0,6 |
- |
260 |
225 |
202 |
18 |
8 |
280 |
320 |
23 |
| 1,6 |
280 |
240 |
212 |
22 |
8 |
295 |
380 |
25 |
| G400 |
0,6 |
- |
260 |
225 |
202 |
18 |
8 |
280 |
320 |
23 |
| 1,6 |
280 |
240 |
212 |
22 |
8 |
295 |
380 |
25 |
Исполнение Б (G160; G250; G400, G650; G1000)
| Обозначение типоразмера |
DN, мм |
Py, МПа |
D, мм |
D1, мм |
D2, мм |
d, мм |
n |
H,не более мм |
В, не более мм |
L,мм |
Масса, не более кг |
G160
G250 |
80 |
0,6 |
185 |
150 |
128 |
18 |
4 |
270 |
265 |
420 |
18 |
| 1,6 |
195 |
160 |
133 |
18 |
8 |
275 |
270 |
420 |
18 |
| 6,3 |
210 |
170 |
133 |
22 |
8 |
285 |
280 |
480 |
25 |
| G400 |
100 |
0,6 |
205 |
170 |
148 |
18 |
4 |
280 |
275 |
420 |
20 |
| 1,6 |
215 |
180 |
158 |
18 |
8 |
290 |
285 |
420 |
20 |
| 6,3 |
250 |
200 |
158 |
26 |
8 |
310 |
305 |
480 |
38 |
G650
G1000 |
150 |
0,6 |
260 |
225 |
202 |
18 |
8 |
315 |
310 |
420 |
29 |
| 1,6 |
280 |
240 |
212 |
22 |
8 |
330 |
320 |
420 |
29 |
| 6,3 |
340 |
280 |
212 |
33 |
8 |
350 |
340 |
480 |
42 |
|
 |
|
