Нормально закрытый клапан M16/RM N.C. (Madas, Италия)
Описание и назначение
Нормально закрытый электромагнитный клапан с ручным взводом обеспечивает прекращение подачи газа как при срабатывании сигнализатора загазованности помещения (метан, сжиженный газ, угарный газ и др.) и термостата безопасности, так и при прекращении подачи напряжения в сети.
Двойная безопасность: может быть взведен только в том случае, когда есть напряжение в сети и сигнализатор утечки газа не подает сигналы опасности.
Технические данные
- Виды используемых газов: неагрессивные газы (сухие газы)
- Резьбовые соединения (латунный корпус): DN 15 ÷ DN 25 согласно ISO 7/1
Резьбовые соединения: DN 20 ÷ DN 50 согласно ISO 7/1
- Фланцевые соединения PN 16: DN 65 ÷ DN 200 согласно ISO 7005
- Температура окружающей среды: от -40 до +60°С
- Напряжение: 230 V
- Потребление электроэнергии: 8 Вт
- Максимальное рабочее давление: 500 мбар или 6 бар
- Время закрытия: <1 с
- Уровень защиты: IP65
- Материалы: алюминий, латунь, нержавеющая сталь, маслостойкая резина
| DN |
Соединение |
Напряжений питания, В |
Код |

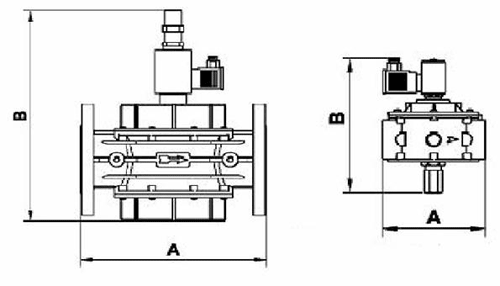

Габариты, мм |
| P. max = 500 мбар |
P. max = 6 бар |
A |
B |
| 15* |
резьба |
230 |
CO02C 008 |
CO02C0000 008 |
66 |
133 |
| 20* |
резьба |
230 |
CO03C 008 |
CO03C0000 008 |
66 |
133 |
| 25* |
резьба |
230 |
CO04C 008 |
CO04C0000 008 |
82 |
141 |
| 20 |
резьба |
230 |
CM03C 008 |
CM03C0000 008 |
120 |
159 |
| 25 |
резьба |
230 |
CM04C 008 |
CM04C0000 008 |
120 |
159 |
| 32 |
резьба |
230 |
CM05C 008 |
CM05C0000 008 |
160 |
215 |
| 40 |
резьба |
230 |
CM06C 008 |
CM06C0000 008 |
160 |
215 |
| 50 |
резьба |
230 |
CM07C 008 |
CM07C0000 008 |
160 |
246 |
| 65 |
фланец |
230 |
CX08C 008 |
CX08C0000 008 |
310 |
355 |
| 80 |
фланец |
230 |
CX09C 008 |
CX09C0000 008 |
310 |
363 |
| 100 |
фланец |
230 |
CX10C 008 |
CX10C0000 008 |
350 |
363 |
| 125 |
фланец |
230 |
CX11C 008 |
CX11C0000 008 |
480 |
464 |
| 150 |
фланец |
230 |
CX12C 008 |
CX12C0000 008 |
480 |
475 |
| 200 |
фланец |
230 |
CX13C 008 |
CX13C0000 008 |
600 |
510 |
| 25 |
фланец |
230 |
CM25C 008 |
CM25C0000 008 |
192 |
166 |
| 32 |
фланец |
230 |
CM32C 008 |
CM32C0000 008 |
280 |
215 |
| 40 |
фланец |
230 |
CM40C 008 |
CM40C0000 008 |
280 |
215 |
| 50 |
фланец |
230 |
CM50C 008 |
CM50C0000 008 |
280 |
246 |
* = латунный корпус M16/RMO N.C.

|
 |
